دستگاه ایکس ری (Xray)

راهنمای جامع خرید دستگاه ایکس ری

فناوری ایکس‌ری ابتدا برای بررسی ساختار بدن انسان به‌کار می‌رفت، اما با گذشت زمان به یکی از مهم‌ترین ابزارها برای شناسایی تهدیدات و بازرسی بدون تماس در مراکز حساس تبدیل شد.

برای ورود به برخی از مراکز عمومی مهم و حساس باید افراد و لوازم همراه به خوبی و دقت شناسایی شوند و از این رو از گیت x-ray برای بررسی دقیق تمام لوازم موجود استفاده می‌گردد. این گیت امنیتی با دقتی بالا تمامی اقلام موجود در ساک و چمدان افراد را بدون نیاز به باز کردن و تفتیش دستی در کوتاهترین زمان ممکن و بدون ایجاد صف‌های طولانی میسر می‌سازد و در صورت وجود هر گونه سلاح با کشیدن آژیر خطر  آن را اعلام می‌کند. به این ترتیب میتوان از بروز مشکلات امنیتی و تهدید جانی جمعیت حاضر در آن مکان جلوگیری نمود.

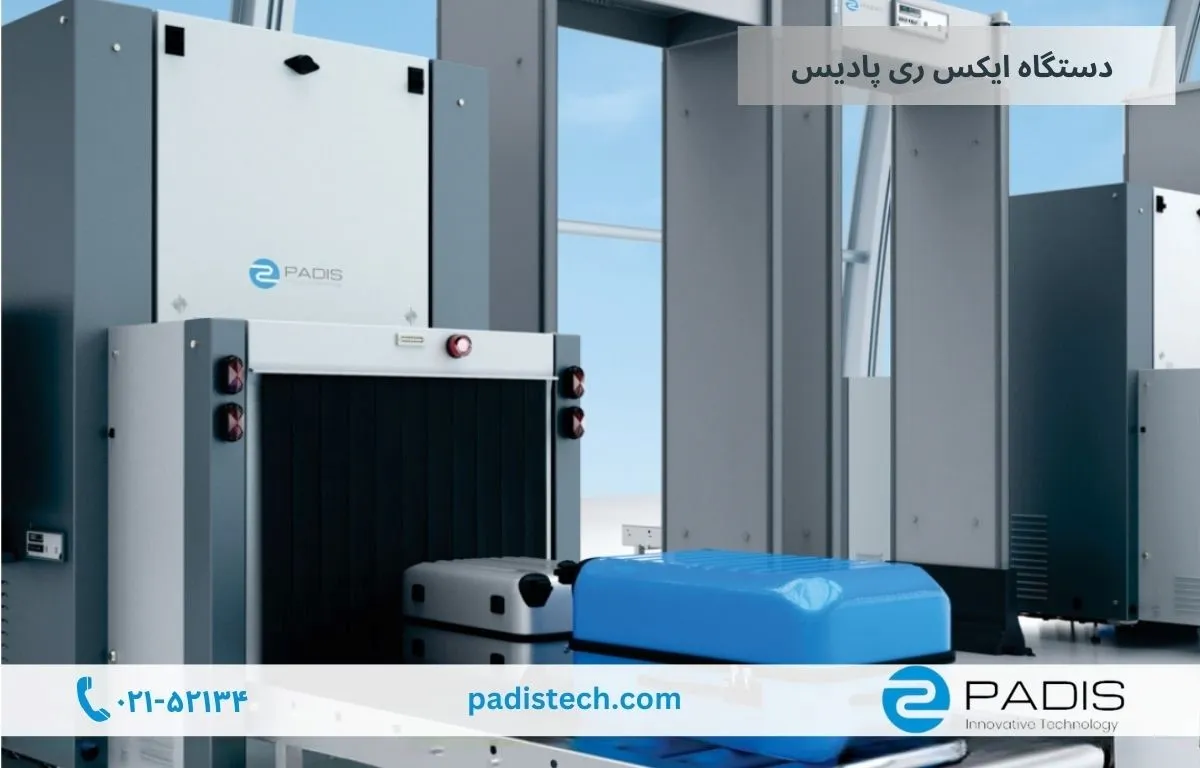

دستگاه‌های ایکس‌ری پادیس در مدل‌های ثابت و متحرک و در ابعاد مختلف تولید می‌شوند تا نیاز مجموعه‌های کوچک تا بزرگ را پوشش دهند. این دستگاه‌ها در طیف گسترده‌ای از محیط‌ها به کار گرفته می‌شوند؛ از اماکن دولتی و سازمان‌های حساس گرفته تا گمرک‌ها و فرودگاه‌هایی که روزانه حجم بالایی از مسافر و بار را مدیریت می‌کنند.

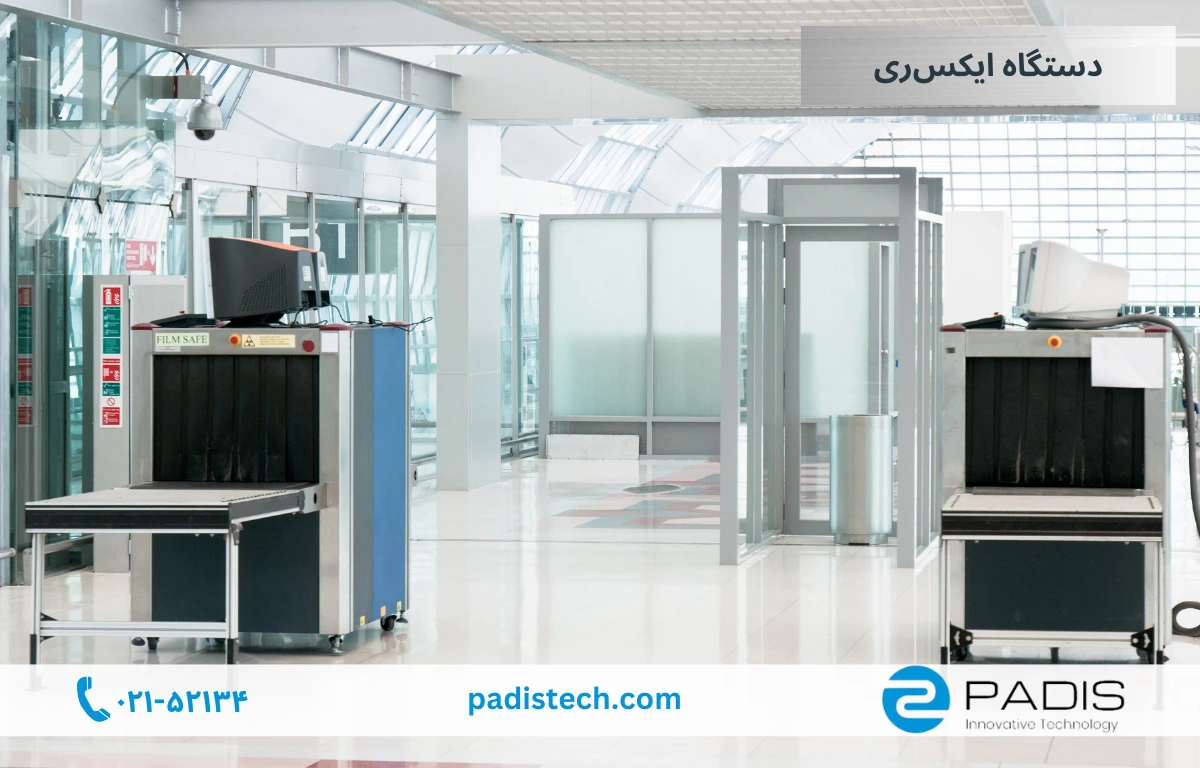

دستگاه ایکس‌ری چیست و چگونه کار می‌کند؟

دستگاه ایکس‌ری یکی از تجهیزات مهم در امور امنیتی است که جهت شناسایی اشیای ممنوعه و کالاهای ورودی و خروجی در مراکز مختلف استفاده می‌شود. در تمامی دستگاه‌های ایکس ری ثابت نحوه عملکرد آن‌ها بر اساس نمونه برداری از جسم است بدین طریق که شی تحت بازرسی ابتدا روی کانوایر قرار گرفته و با سرعت ثابت 0.2 متر بر ثانیه شی را به داخل تونل هدایت می‌کند. توسط سنسور ورودی عبور شی از تونل تشخیص و سپس اشعه ایکس از مولد اشعه از پایین به بالا و یا برعکس (بستگی به ابعاد دستگاه ) بصورت فن شکل بروی سطح مقطع شی تابانده شده و تصویربرداری شروع و پس از تشخیص خروج جسم تابش اشعه ایکس قطع می‌شود. اطلاعات برداشته شده به پردازنده انتقال و تصویر آنالیز شده بصورت آنی (Real Time) در صفحه نمایش اپراتور ، ظاهر می‌گردد.

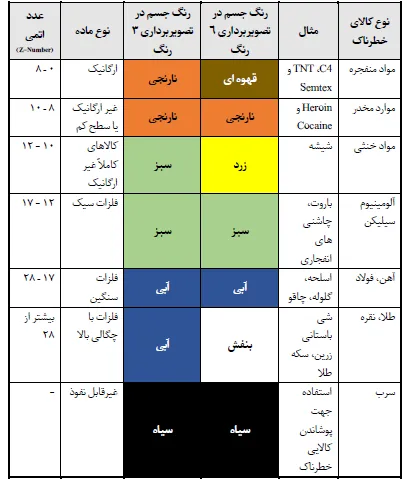

الگوریتم تفکیک مواد آلی از غیر آلی، با استفاده از قابلیت Dual Energy بودن بردهای آشکار سازها است. اطلاعات تفکیک شده بوسیله رنگ‌های استاندارد رایج  نشان داده می‌شود و برای درک بهینه از اجزای جسم عبوری و تحلیل تصویر آن توابع نرم افزاری مختلف روی اطلاعات ورودی اعمال می گردد.

پس بطور خلاصه می‌توان منطق عملکردی دستگاه ایکس ری را به شرح ذیل بیان نمود:

• شناسایى مواد خطرناک مانند مواد منفجره
• شناسایى مواد مخدر در مبادى ورودى کشور
• شناسایى انواع سلاح سرد و گرم
• کنترل خروج تجهیزات و قطعات از کارخانجات
• یافتن هر نوع تجهیزاتى که ورود آنها به مکان خاصى به دلایل مشخص ممنوع باشد مانند دستگاه­‌هاى مخابراتى
• بررسى هر نوع محموله مانند بار مسافر یا بسته­‌هاى پستى از نظر محتویات براى مطابقت آن با برگه ‌هاى اظهارنامه

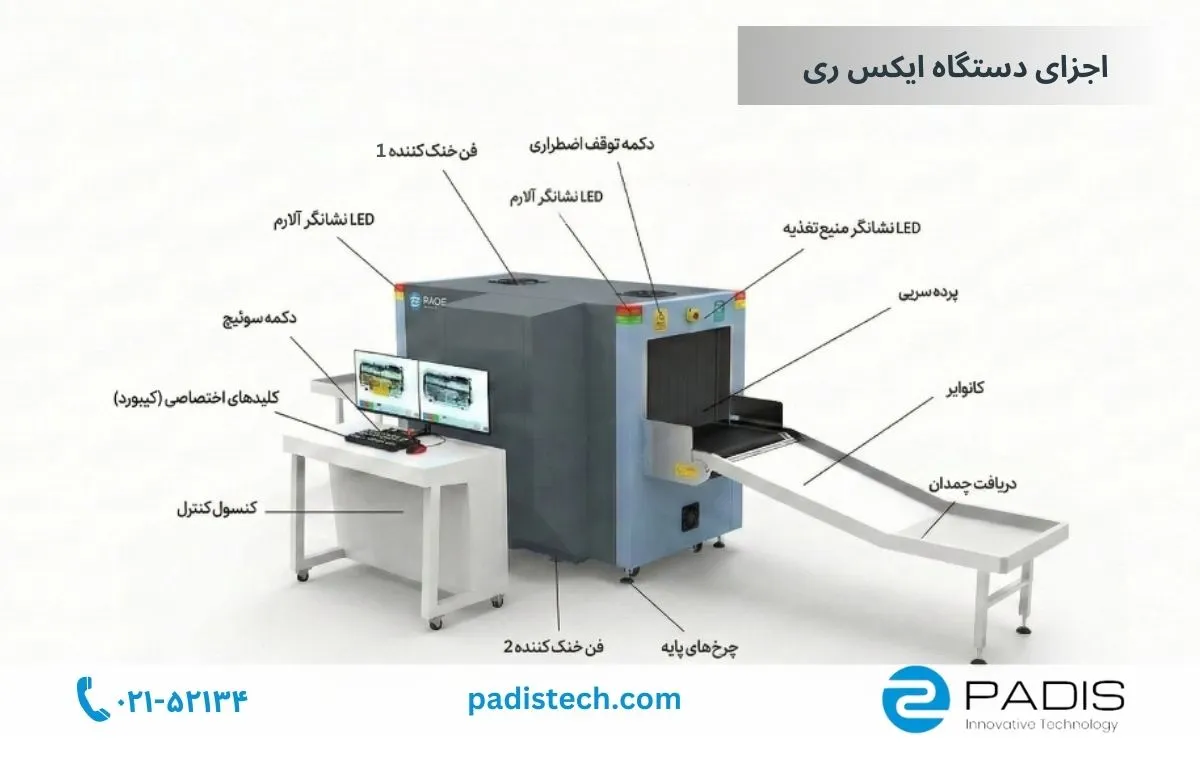

اجزای دستگاه ایکس ری بازرسی

دستگاه ایکس‌ری از چند بخش کلیدی تشکیل شده است که همه این اجزا با هماهنگی کامل، امکان بررسی سریع و دقیق داخل چمدان‌، بسته‌ و خودرو را فراهم می‌کنند و  بطور کلی شامل موارد زیر است:

• بدنه دستگاه: کلیه قطعاتی که روی آن نصب می‌شود
•  بخش تونل: فضایی محافظت‌ شده که بار یا چمدان از داخل آن عبور می‌کند و اسکن انجام می‌شود.
•  تسمه نقاله: بار را با سرعت یکنواخت به داخل تونل هدایت می‌کند.
•  سيستم سنسورهای نوری: تشخیص ورود و خروج کالا
• قسمت توليد اشعه ايکس: منبع اصلی تولید پرتو که اشعه را به سمت بار می‌تاباند.
•  قسمت دريافت اشعه ايکس: مقدار اشعه عبوری از جسم را دریافت و به سیگنال الکتریکی تبدیل می‌کنند.
• سيستم پردازش ونمايش تصوير: داده‌ها را تحلیل کرده و تصویر رنگی واضح روی مانیتور نمایش می‌دهد.
• سيستم کنترل مركزي: نظارت بر عملکرد دستگاه
• پنل کاربری: به اپراتور امکان کنترل دستگاه، تغییر تنظیمات و علامت‌گذاری نقاط مشکوک را می‌دهد.

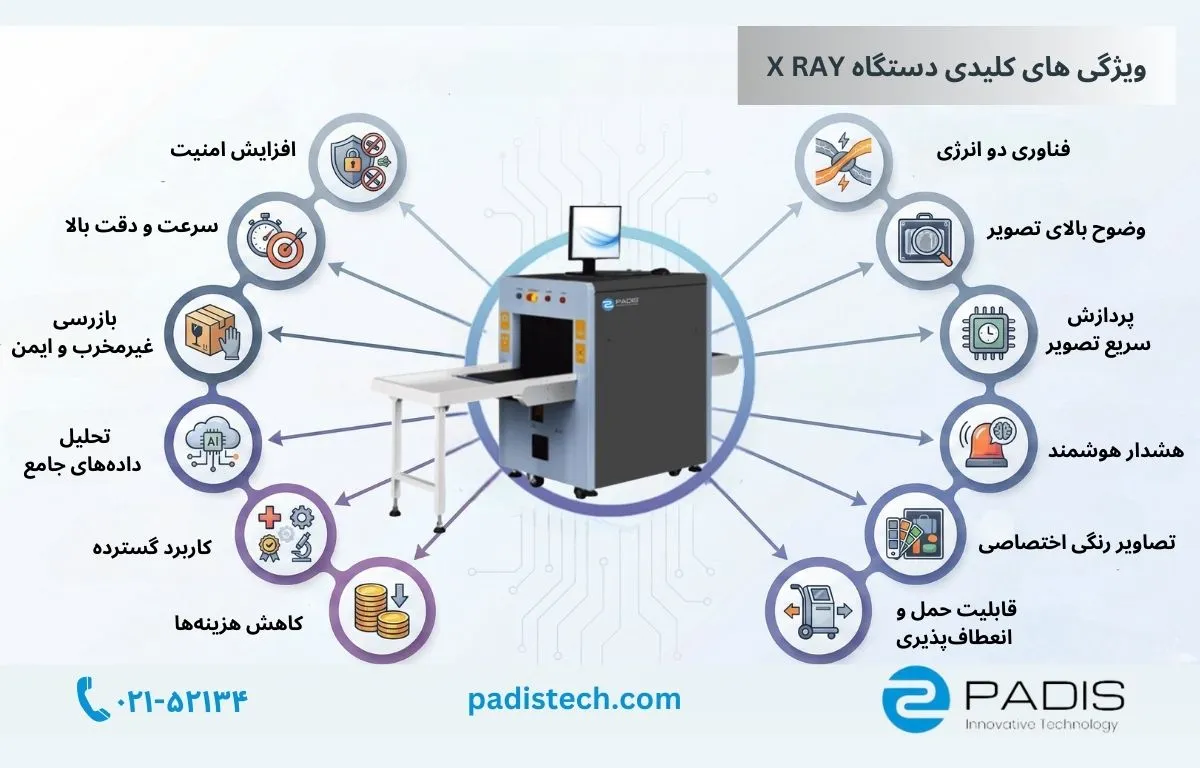

ویژگی‌ و مزایای کلیدی اسکنر x ray

اسکنرهای ایکس‌ری به دلیل مزایای زیر به استاندارد جهانی امنیت تبدیل شده‌اند:

• افزایش امنیت: با فناوری دو انرژی که مواد آلی وغیرآلی را دقیق تفکیک می‌کند.
• سرعت و دقت بسیار بالا: هر چمدان در مدت زمان کمی اسکن شده و نیاز به بازرسی دستی به حداقل می‌رسد.
• بازرسی غیرمخرب و ایمن: بدون باز کردن چمدان و آسیب به وسایل حساس بررسی می‌شوند.
•  تصاویر رنگی و وضوح عالی: حتی در بسته‌بندی‌های فشرده، محتویات شفاف و قابل تشخیص نمایش داده می‌شود.
• پردازش فوق‌سریع تصویر: تحلیل در کسری از ثانیه با پردازنده‌های قدرتمندانجام می‌شود.
• قابلیت حمل و انعطاف‌پذیری: مدل‌های سبک و ماژولار برای ایست‌های سیار، رویدادها و مکان‌های موقت کاربرد دارد.
• کاهش هزینه و زمان: باعث صرفه‌جویی در نیروی انسانی، جلوگیری از تاخیر و کاهش خسارت ناشی از تشخیص اشتباه می‌شود.

 کاربرد گسترده: تنوع کاربری باعث شده تا این دستگاه‌ به یکی از ابزارهای ضروری در بسیاری از حوزه‌ها تبدیل شوند.

انواع دستگاه ایکس ری

دستگاه‌ بازرسی ایکس‌ری پادیس ابزاری برای کنترل امنیت در محیط‌های پرتردد هستند. در ادامه، با انواع دستگاه ایکس ری تونلی و ویژگی‌های شاخص هرکدام آشنا خواهیم شد تا انتخاب بهترین گزینه برای هر محیط بصورت دقیق‌تر انجام شود.

دستگاه ایکس ری مدل PX5030A

دستگاه ایکس‌ری 5030A پادیس مخصوص بازرسی کیف و چمدان‌ که با ارائه تصاویر با کیفیت و شفاف، جهت بازرسی محتویات دقیق و قابل‌اعتماد داخل کیف دستی است و میزان نشت اشعه مطابق با استانداردهای ایمنی است و استفاده از آن برای کاربران بی‌خطر محسوب می‌شود. در این مدل با استفاده از آلگوریتم تفکیک مواد آلی از غیر آلی، با استفاده از قابلیت Dual Energy بودن برد های آشکار سازها استفاده شده است ، اطلاعات تفکیک شده بوسیله رنگ های استاندارد رایج  نشان داده میشود

دستگاه ایکس ری PX6040B

دستگاه ایکس‌ری   6040 پادیس با تکیه بر فناوری پیشرفته مخصوص بازرسی کیف و چمدان‌ است و با ارائه تصاویر با کیفیت و  شفاف، جهت بازرسی محتویات دقیق و قابل‌اعتماد داخل آن بکار می رود. میزان نشت اشعه این دستگاه مطابق با استانداردهای سازمان انرژی اتمی  بوده و استفاده از آن برای کاربران بی‌خطر و ایمن محسوب می‌شود.

دستگاه ایکس ری PX6550D

ایکس‌ری  6550 پادیس دستگاهی مناسب برای اسکن چمدان‌های و بسته‌هایی تا ابعاد 65×50 سانتی‌متر با  دو نمایشگر است. این اسکنر با بهره‌گیری از فناوری دو انرژی و استفاده از دو منبع تابش، امکان تصویربرداری دقیق‌تر و با وضوح بالا را جهت تشخیص بهتر محتویات  داخل بسته را از دو جهت و زاویه فراهم می‌سازد . میزان نشت اشعه این دستگاه نیز مطابق با استانداردهای سازمان انرژی اتمی است و استفاده از آن برای کاربران بی‌خطر و ایمن محسوب می‌شود

دستگاه ایکس ری  PX-100100D

ایکس‌ری پالتی 100100D پادیس  دستگاهی کارآمد برای بازرسی چمدان‌های بزرگ، پالت‌ها و بسته‌هایی تا ابعاد 100×100 سانتی‌متر با  دو نمایشگر است . این مدل با بهره‌گیری از فناوری دو انرژی و دو منبع تابش، امکان اسکن دقیق و باکیفیت تمام اقلام حجیم را فراهم می‌کند. طراحی پیشرفته دستگاه ایکس ری حمل بار ، بررسی محتویات بارها را با وضوح بالا و دقت قابل توجهی انجام می‌دهد. میزان نشت اشعه این دستگاه نیز مطابق با استانداردهای سازمان انرژی اتمی است و استفاده از آن برای کاربران بی‌خطر و ایمن محسوب می‌شود

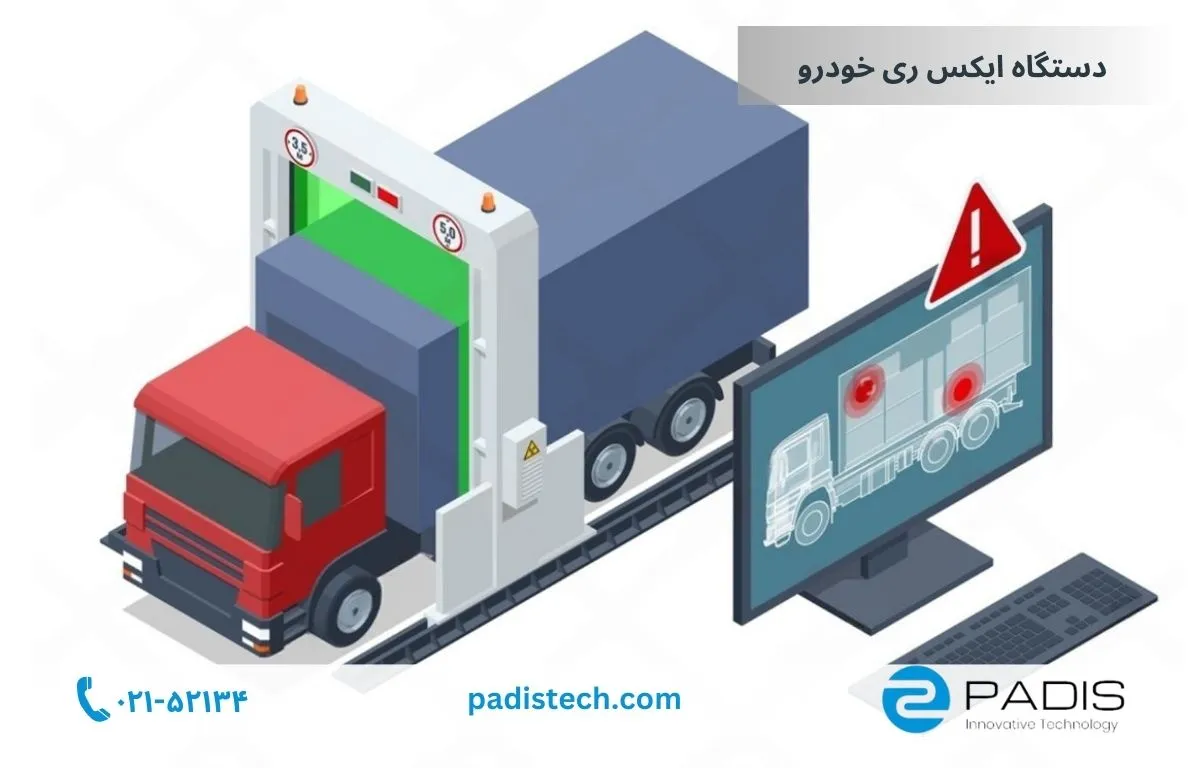

دستگاه ایکس ری خودرویی

دستگاه بازرسی پیشرفته برای بازرسی خودروها دستگاه ایکس‌ری خودرویی است که با شناسایی اقلام پنهان در خودروها، مناسب در مرزهای زمینی، ایستگاه‌های بازرسی پلیس و ورودی رویدادهای بزرگ مانند کنفرانس‌ها، رویدادهای ورزشی و نمایشگاه‌ها قابل استقرار هستند.

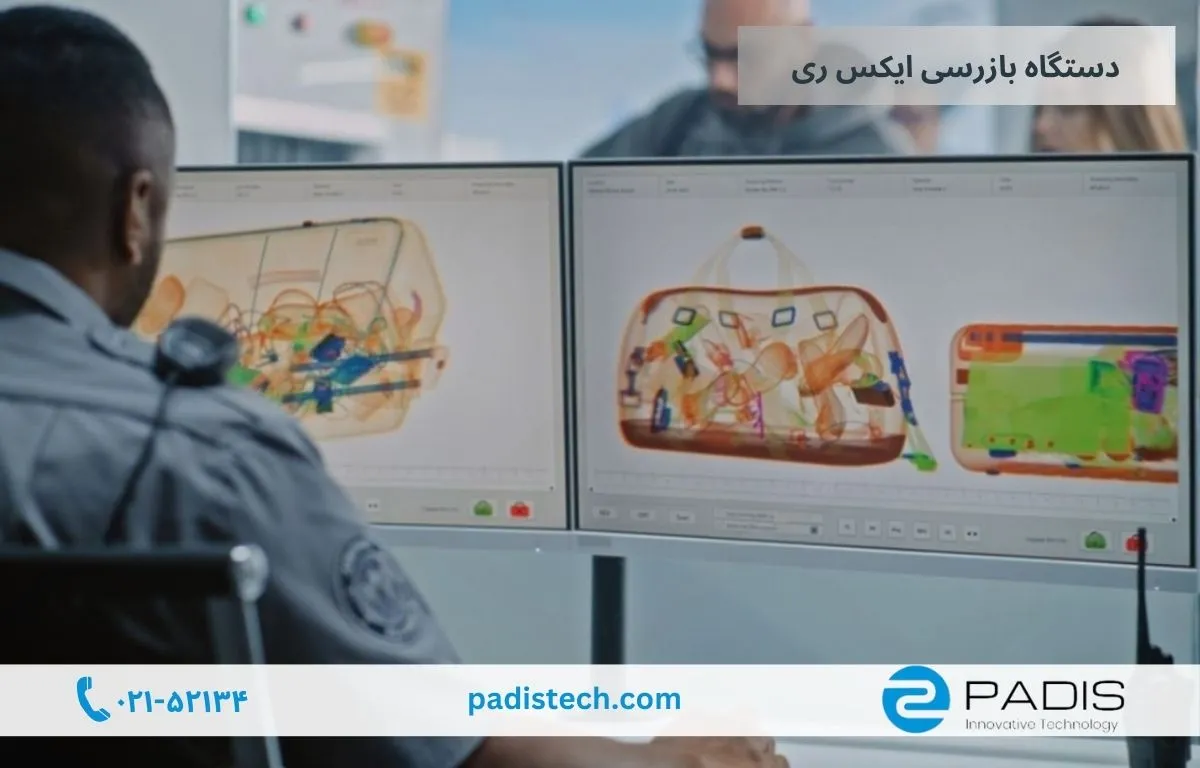

مزیت نرم‌افزار یکپارچه پادیس در ارتقای عملکرد دستگاه‌ ایکس‌ ری

نرم‌افزار یکپارچه پادیس با اتصال دستگاه‌ ایکس‌ری به گیت‌ها، دوربین‌ها و سیستم‌های کنترل تردد یک مرکز فرماندهی متمرکز و هوشمند ایجاد می‌کند و اسکنر ایکس‌ری را از یک ابزار ساده به بخش کلیدی یک سیستم امنیتی یکپارچه تبدیل می‌نماید. این یکپارچگی نظارت زنده بر تمام دستگاه‌ به‌طور چشمگیری دقت، سرعت پاسخگویی و سطح کلی امنیت سازمان را ارتقا می‌دهد.

• مانیتور لحظه‌ای تصاویر و وضعیت تمام دستگاه‌ها
• پیوست خودکار تصاویر ایکس‌ری به پرونده‌ها، ترددها و گزارش‌ها
• ثبت و مدیریت متمرکز هشدارها و رویدادهای امنیتی
• تولید فوری گزارش‌های نموداری، آماری و تاریخی
• کنترل دقیق کاربران و سطوح دسترسی
• هماهنگی همزمان گیت‌ها، دوربین‌ها و سیستم‌های کنترل تردد
•  یکپارچه‌سازی داده‌ها با سامانه‌های سازمانی
•  سفارشی‌سازی و توسعه قابلیت‌های جدید بر اساس نیاز مجموعه

کاربرد دستگاه‌ ایکس‌ری در بخش‌های مختلف

انواع دستگاه‌ ایکس‌ری امروزه برای حفظ امنیت، کنترل کیفیت و نظارت تخصصی در محیط‌های حساس کاربرد گسترده‌ای دارند و در بسیاری از اماکن پرتردد از جمله مراکز خرید، سالن‌های کنفرانس، سمینارها، نمایشگاه‌ها، دادگاه‌ها، سفارتخانه‌ها، هتل‌ها، مراکز توریستی و حتی اماکن ورزشی مورد استفاده قرار می‌گیرند تا از ورود اقلام خطرناک جلوگیری کرده و فرآیند بازرسی را سریع‌تر و دقیق‌تر انجام دهند.

•  فرودگاه‌:  دستگاه ایکس ری فرودگاهی چمدان‌ و بارهای همراه مسافر را سریع اسکن کرده  و سلاح، مواد منفجره و اقلام ممنوعه را شناسایی می‌نماید.
• گمرک‌: دستگاه ایکس ری گمرک کانتینرها، کامیون‌ها و محموله‌های ورودی و خروجی را بازرسی می کنند. همچنین در حوزه شناسایی مواد غیرمجاز، دستگاه ایکس ری مواد مخدر به‌عنوان یک راهکار تخصصی، با تمرکز بر تشخیص سریع و دقیق محموله‌های مشکوک، استفاده می‌شود.
• مرزها و ایستگاه‌های جاده‌ای: بارهای سنگین و خودروها با دستگاه ایکس ری حمل بار و خودرویی بدون تخلیه اسکن و تهدیدهای امنیتی را تشخیص می‌دهد.
•  بنادر، ایستگاه‌های قطار:  بسته‌ها و چمدان‌های مسافران را در محیط‌های پرتردد دستگاه ایکس ری چمدانی به‌سرعت بازرسی می‌کند.
•  ساختمان‌های دولتی : اسکنر چمدان ایکس ری بسته پستی و مرسولات ورودی را کنترل می‌کند.
•  دانشگاه‌ها و مراکز تحقیقاتی: دستگاه ایکس ری امنیتی ورودی‌ها و بسته‌ها را بازرسی کرده و امنیت آزمایشگاه‌ها را تامین می‌کند.
• رویدادها و مکان‌های عمومی بزرگ: با کمک اسکنر xray شرکت‌کنندگان را سریع بررسی می‌کنند و سلاح سرد یا مواد محترقه را مسدود می‌سازند.
•  پزشکی: استخوان‌ها و اندام‌ها را تصویربرداری می‌کنند و بیماری‌ها و شکستگی‌ها را دقیق تشخیص می‌دهند.
•  صنعت و کنترل کیفیت: به وسیله دستگاه ایکس ری صنعتی نقص‌های داخلی قطعات، جوش‌ها و بسته‌بندی‌ها را شناسایی می‌کنند و ضایعات تولید را کاهش می‌دهند.

قیمت دستگاه ایکس ری بر چه عواملی تاثیرگذار هستند

 قیمت دستگاه ایکس‌ ری تحت تاثیر چندین عامل کلیدی قرار دارد که هنگام انتخاب و خرید باید به آن‌ها توجه کنید:

• نوع کاربرد: مشخص کنید دستگاه برای چه منظوری استفاده می‌شود.
• اندازه و ابعاد: دستگاه‌ در ابعاد مختلفی تولید می‌شود و فضای نصب و حجم شی مورد بررسی، نقش مهمی در انتخاب اندازه و قیمت دارد.
• قدرت نفوذ: توانایی دستگاه در عبور اشعه ایکس از اشیا با ضخامت و چگالی متفاوت اهمیت دارد.
• کیفیت تصویر: وضوح و جزئیات بالای تصاویر یکی از عوامل تعیین‌کننده ارزش و قیمت دستگاه ایکس‌ری است.
• برند و خدمات پس از فروش: انتخاب برند معتبر با گارانتی و خدمات پشتیبانی مطمئن، اطمینان از عملکرد و طول عمر دستگاه را تضمین می‌کند. مجموعه پادیس به‌عنوان تولیدکننده و تامین‌کننده دستگاه‌ ایکس‌ری، قادر است خدمات پس از فروش و گارانتی را با کیفیت و با سرعت بالاتری ارائه دهد.
• ویژگی‌ها و امکانات پیمانکار: مجموعه پادیس توانایی ارائه راهکارهای جامع و انعطاف‌پذیر را دارد تا نیازهای فعلی و آینده سازمان شما را پوشش دهد. از جمله مزایای مهم، امکان ارتقا ظرفیت و ادغام با سایر تجهیزات امنیتی در یک قاب solution provider است.

 برای آنکه خرید دستگاه ایکس ری متناسب با نیاز و بودجه شما انجام شود، می‌توانید با همکاران متخصص ما در پادیس مشاوره داشته باشید.

سوالات متداول دستگاه x-ray

آیا اشعه ایکس برای انسان مضر است؟

بله اما میزان نشت تابش در دستگاه‌های ایکس‌ری  پادیس بسیار پایین است و خطری برای انسان ندارد.زیرا که از حفاظ پرتویی  مناسب استفاده شده است  (مجموعه راهکارهایی  است که برای جلوگیری از نشتی اشعه به خارج تونل به کار میرود )

آیا تصاویر دستگاه ایکس‌ری برای مدیران هم قابل نمایش است؟

بله. در سیستم پادیس، تصاویر با سطح دسترسی کنترل‌شده برای مدیران قابل مشاهده است.

اشعه چگونه به شناسایی اقلام خطرناک کمک می‌کند؟

اشعه از چمدان عبور کرده و ساختار مواد را نمایش می‌دهد تا اقلام فلزی، ارگانیک و مشکوک سریع‌تر تشخیص داده شوند.

آیا اشعه روی وسایل الکترونیکی یا غذا تأثیر دارد؟

خیر. میزان تابش بسیار کم است و به دستگاه‌های الکترونیکی یا مواد غذایی آسیب نمی‌زند.

آیا دستگاه‌های ایکس‌ری نیاز به نگهداری خاص دارند؟

بله. بررسی دوره‌ای، کالیبراسیون و سرویس نرم‌افزار برای حفظ دقت و ایمنی ضروری است.

آیا دستگاه‌های ایکس‌ری می‌توانند مواد مخدر را تشخیص دهند؟

بله. با فناوری دو انرژی و تحلیل تصویر، مواد مشکوک قابل شناسایی هستند؛ البته دقت به نوع دستگاه و مهارت اپراتور وابسته است.

جمع بندی

دستگاه‌ ایکس‌ری به‌عنوان یکی از ستون‌های اصلی امنیت و کنترل هوشمند، نقش موثری در شناسایی تهدیدها، افزایش سرعت بازرسی و ارتقای کیفیت کنترل و نظارت در بخش‌های مختلف ایفا می‌کنند. اسکنرهای ایکس‌ ری پادیس شامل مدل‌های PX5030A، PX6040B، PX6550D، PX-100100D و دستگاه‌های خودرویی، ابزارهای پیشرفته‌ای برای بازرسی غیر مخرب هستند.  این تجهیزات با تکیه بر فناوری‌های تصویربرداری پیشرفته، قابلیت‌های نرم‌افزار یکپارچه پادیس و امکان استفاده در محیط‌های فرودگاهی، گمرکی، صنعتی و ایستگاه‌های مرزی، پاسخ روشنی به نیاز سازمان‌ها برای بازرسی دقیق، سریع ارائه می‌دهند. تنوع مدل‌ها، تفاوت در قدرت نفوذ، کیفیت تصویر و… باعث شده انتخاب دستگاه مناسب، نیازمند ارزیابی کاربرد، ظرفیت و بودجه باشد. برای دریافت مشاوره تخصصی و انتخاب بهترین دستگاه ایکس‌ری متناسب با نیازهای خود، می‌توانید با کارشناسان پادیس تماس بگیرید و راهنمایی حرفه‌ای دریافت کنید.
