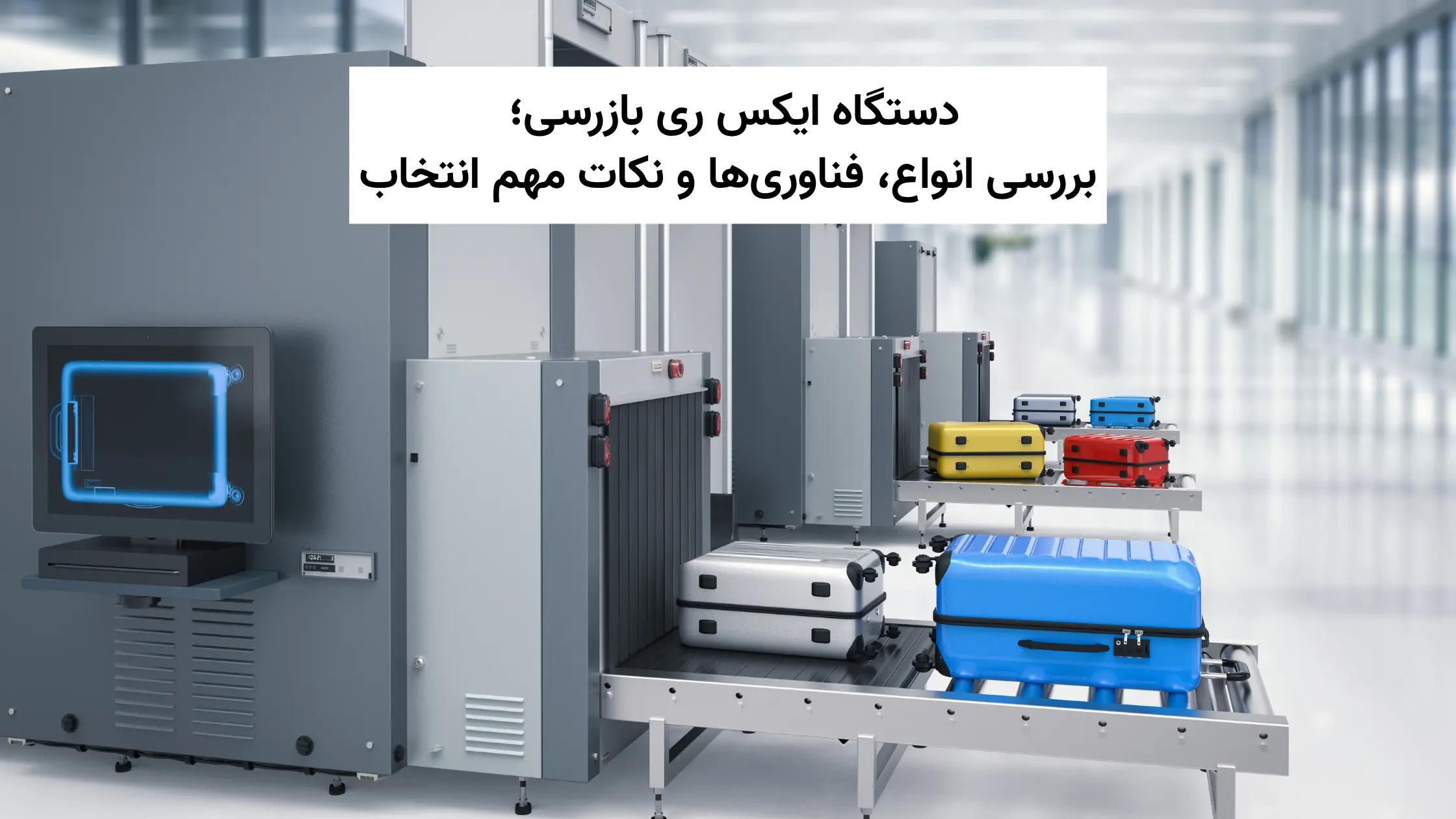

دستگاه ایکس ری بازرسی؛ بررسی انواع، فناوریها و نکات مهم انتخاب
چمدانی را تصور کنید که در چند ثانیه، بدون باز شدن، از داخل بررسی میشود. یا کامیونی که پیش از ورود به یک مجموعه، محموله آن بدون تخلیه بار مورد بازرسی قرار میگیرد. چنین فرآیندی تنها با استفاده از دستگاه ایکس ری امکانپذیر است؛ تجهیزی که به یکی از مهمترین ابزارهای بازرسی غیرمخرب در فرودگاهها، گمرکها، مراکز لجستیک، سازمانها و بسیاری از مراکز حساس تبدیل شده است.
با این حال، همه دستگاههای ایکس ری عملکرد و قابلیت یکسانی ندارند. تفاوت در فناوری تصویربرداری، ابعاد تونل، قدرت نفوذ اشعه، کیفیت پردازش تصویر و نوع کاربرد، باعث میشود هر دستگاه برای شرایط خاصی مناسب باشد. در این مقاله، با نحوه عملکرد، انواع، کاربردها، مشخصات فنی و مهمترین نکات انتخاب و خرید دستگاههای ایکس ری بازرسی آشنا میشوید تا بتوانید دیدی جامع و کاربردی نسبت به این تجهیزات به دست آورید.
دستگاه ایکس ری چیست؟
دستگاه ایکس ری بازرسی یکی از مهمترین تجهیزات امنیتی برای بررسی محتویات بستهها، چمدانها، مرسولات و کالاها بدون نیاز به باز کردن آنها است. این دستگاه با استفاده از اشعه ایکس از محتویات داخلی اجسام تصویر تهیه میکند و به اپراتور اجازه میدهد وجود اشیای مشکوک، سلاح، مواد منفجره، مواد مخدر یا سایر اقلام غیرمجاز را تشخیص دهد.
برخلاف تصور بسیاری از افراد، دستگاه ایکس ری تنها یک ابزار تصویربرداری نیست، بلکه مجموعهای از فناوریهای سختافزاری و نرمافزاری را در کنار هم به کار میگیرد تا تصویر نهایی با بیشترین دقت در اختیار اپراتور قرار گیرد. کیفیت آشکارسازها، قدرت تولید اشعه، الگوریتمهای پردازش تصویر و تجربه اپراتور همگی در دقت تشخیص نقش دارند.
اجزای اصلی و مشخصات فنی دستگاه ایکس ری
شناخت اجزای اصلی دستگاه ایکس ری، درک بهتر مشخصات فنی و عملکرد آن را نیز آسانتر میکند. هر یک از بخشهای دستگاه وظیفه مشخصی بر عهده دارد و عملکرد صحیح آنها در کنار یکدیگر، کیفیت تصویر، دقت تشخیص، سرعت بازرسی و بهرهوری سیستم را تعیین میکند. به همین دلیل، هنگام بررسی یا انتخاب یک دستگاه ایکس ری، بهتر است اجزا و مشخصات فنی آن بهصورت همزمان مورد ارزیابی قرار گیرند.
جدول زیر، مهمترین اجزای دستگاه ایکس ری و مشخصات فنی مرتبط با هر بخش را نشان میدهد.
| جزء دستگاه | نقش در عملکرد | مشخصه فنی مرتبط |
| تیوب اشعه ایکس | تولید اشعه ایکس برای تصویربرداری از محموله | قدرت نفوذ اشعه، ولتاژ تیوب |
| آشکارساز (Detector) | دریافت اشعه عبوری و تبدیل آن به دادههای دیجیتال | وضوح تصویر (Image Resolution)، کیفیت تصویربرداری |
| ژنراتور ولتاژ بالا | تأمین ولتاژ موردنیاز تیوب اشعه ایکس | پایداری ولتاژ و عملکرد دستگاه |
| تونل و نوار نقاله | عبور یکنواخت محموله از داخل دستگاه | ابعاد تونل، سرعت نوار نقاله، ظرفیت تحمل وزن |
| نرمافزار پردازش تصویر | پردازش، نمایش و مدیریت تصاویر بازرسی | بزرگنمایی تصویر، نمایش رنگی، پردازش تصویر، ذخیره و بازیابی تصاویر |
دستگاه ایکس ری چگونه کار میکند؟
اساس کار دستگاه بر عبور اشعه ایکس از جسم است. مواد مختلف، اشعه را با شدت متفاوتی جذب میکنند. این تفاوت جذب، توسط آشکارسازهای دستگاه ثبت و به تصویری قابل تحلیل تبدیل میشود. به همین دلیل اپراتور میتواند تفاوت میان فلزات، مواد آلی، پلاستیک، مایعات و سایر اجسام را تشخیص دهد
فرآیند عملکرد دستگاه را میتوان در چند مرحله خلاصه کرد:
1. قرار گرفتن چمدان یا محموله روی نوار نقاله.
2. عبور جسم از داخل تونل دستگاه.
3. تابش کنترلشده اشعه ایکس.
4. دریافت اشعه عبوری توسط آشکارسازها (Detector).
5. پردازش دادهها توسط نرمافزار.

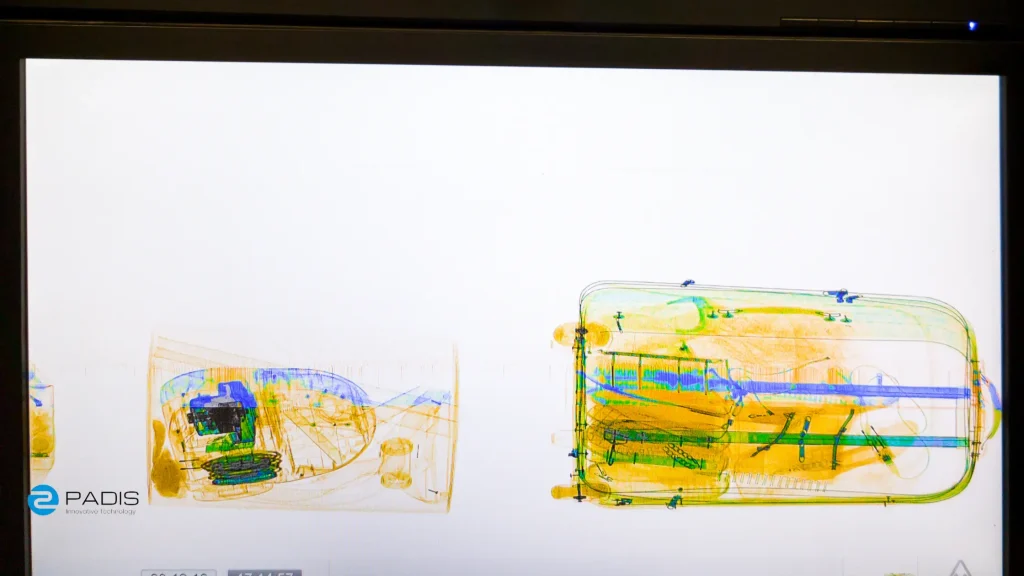

6. نمایش تصویر رنگی روی مانیتور اپراتور.
نکته مهم این است که دستگاه تصویر واقعی از داخل جسم تهیه نمیکند، بلکه بر اساس میزان جذب اشعه توسط مواد مختلف، تصویری تحلیلی تولید میکند.

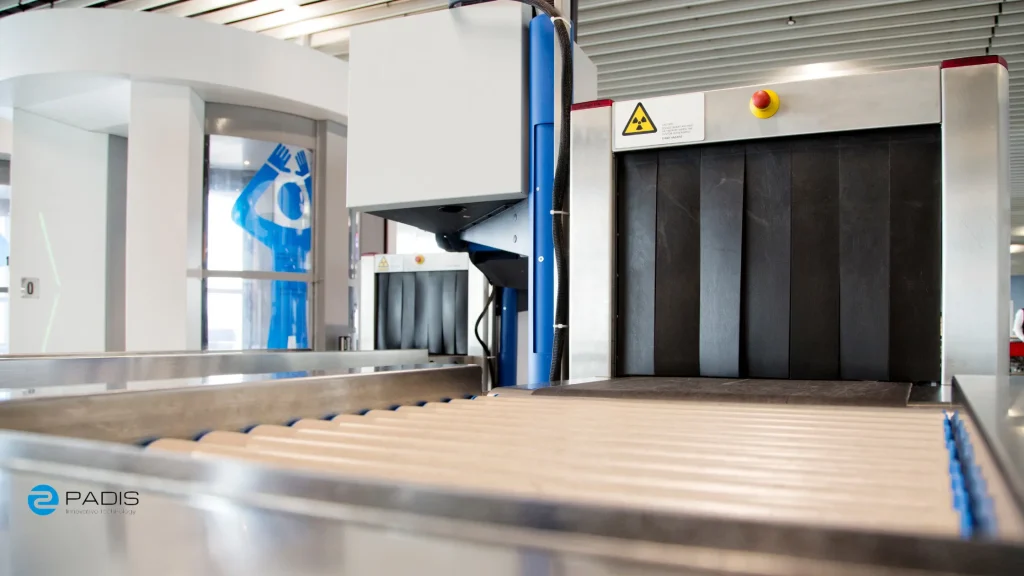

دستهبندی انواع دستگاه ایکس ری
دستگاههای ایکس ری بازرسی با وجود عملکرد مشابه، از نظر مشخصات فنی یکسان نیستند. انتخاب مدل مناسب به عواملی مانند نوع محموله، حجم تردد، سطح امنیت موردنیاز و محل استفاده بستگی دارد.
فناوری تصویربرداری در دستگاه ایکس ری
یکی از مهمترین معیارهای دستهبندی دستگاههای ایکس ری، فناوری تصویربرداری آنها است. این فناوری مشخص میکند دستگاه چگونه اطلاعات حاصل از عبور اشعه ایکس را پردازش کرده و با چه دقتی مواد مختلف را از یکدیگر تفکیک میکند
دستگاه تک انرژی (Single Energy): از یک سطح انرژی برای تولید تصویر استفاده میکنند و برای کاربردهای عمومی و بازرسی محمولههای ساده مناسب هستند.
دستگاه دو انرژی (Dual Energy): با استفاده از دو سطح انرژی متفاوت، امکان تفکیک بهتر مواد آلی، معدنی و فلزی را فراهم میکنند. این ویژگی باعث میشود اپراتور بتواند محتویات داخل بسته یا چمدان را با دقت بیشتری تحلیل کند.
دستگاه چند انرژی (Multi Energy): در برخی کاربردهای تخصصی از فناوریهای پیشرفتهتر برای تحلیل دقیقتر مواد استفاده میشود. این تجهیزات معمولاً در پروژههای امنیتی خاص یا کاربردهای صنعتی پیشرفته به کار میروند.
ابعاد تونل در دستگاه ایکس ری
یکی دیگر از معیارهای مهم در دستهبندی دستگاه ایکس ری بازرسی، ابعاد تونل است. منظور از ابعاد تونل، عرض و ارتفاع فضای عبور محموله از داخل دستگاه است. این ویژگی مشخص میکند که دستگاه برای بازرسی چه نوع بار، بسته یا چمدانی مناسب خواهد بود.
رایجترین ابعاد تونل در دستگاههای ایکس ری عبارتاند از:
تونل 5030: مناسب برای بازرسی کیف، ساک دستی، بستههای کوچک و مرسولات پستی
تونل 6040: یکی از پرکاربردترین ابعاد برای بازرسی چمدان، بسته و کالاهای عمومی
تونل 6550: مناسب برای محمولههای حجیمتر و مراکز با حجم بازرسی بالا
تونل 100100: مناسب برای بازرسی پالت، بارهای بزرگ و محمولههای صنعتی
انتخاب ابعاد مناسب تونل باید بر اساس اندازه محمولهها، حجم تردد و نوع کاربری انجام شود. استفاده از تونلی کوچکتر از نیاز، فرآیند بازرسی را محدود میکند و انتخاب دستگاهی با تونل بزرگتر از نیاز نیز میتواند هزینه خرید، فضای نصب و مصرف انرژی را افزایش دهد.
در بسیاری از دستگاههای دارای تونل بزرگ، مانند مدلهای 6550 و 100100، از طراحی دومنبع (Dual View) استفاده میشود. در این ساختار، دو ژنراتور اشعه ایکس از زوایای مختلف از محموله تصویربرداری میکنند. استفاده از دو منبع باعث کاهش نقاط کور، بهبود کیفیت تصویر و افزایش دقت در تشخیص اشیایی میشود که ممکن است پشت اجسام متراکم یا حجیم پنهان شده باشند. به همین دلیل، دستگاههای دومنبع برای بازرسی بارهای بزرگ، پالتها و محمولههای صنعتی گزینه مناسبتری هستند.
دستگاههای ایکس ری بازرسی بر اساس کاربرد
علاوه بر دستهبندی بر اساس فناوری تصویربرداری و ابعاد تونل، دستگاههای ایکس ری بازرسی از نظر نوع کاربرد نیز در مدلهای مختلفی طراحی و تولید میشوند. هر یک از این دستگاهها برای پاسخگویی به نیازهای امنیتی و عملیاتی یک محیط خاص توسعه یافتهاند و از نظر ابعاد، قدرت نفوذ، نحوه استقرار و قابلیتهای بازرسی با یکدیگر تفاوت دارند.
دستگاه ایکس ری چمدان و بسته
این گروه، رایجترین نوع دستگاههای ایکس ری بازرسی هستند و برای کنترل کیف، چمدان، بسته و مرسولات مورد استفاده قرار میگیرند. دستگاه ایکس ری چمدانی در ابعاد مختلف تونل تولید میشوند و بسته به حجم تردد و اندازه محموله، مدل مناسب انتخاب میشود.
دستگاه ایکس ری بار و کالا
برای بازرسی محمولههای بزرگ، پالتها و کالاهای تجاری، از دستگاههایی با تونل بزرگتر و قدرت نفوذ بالاتر استفاده میشود. این تجهیزات معمولاً در گمرکها، مراکز توزیع کالا، انبارهای لجستیکی و صنایع مختلف به کار گرفته میشوند و امکان بازرسی محمولهها را بدون نیاز به باز کردن آنها فراهم میکنند.
دستگاه ایکس ری خودرو
دستگاههای ایکس ری خودرو برای بازرسی وسایل نقلیه و محمولههای همراه آنها طراحی شدهاند. این تجهیزات با تصویربرداری از بخشهای مختلف خودرو، به شناسایی کالاهای قاچاق، مواد مخدر، سلاح یا سایر اقلام پنهانشده کمک میکنند. بسته به محل استفاده، این دستگاهها میتوانند بهصورت ثابت یا متحرک طراحی شوند.
دستگاه ایکس ری نفر (Human Scanner)
دستگاه ایکس ری نفر یا اسکنر بدن، برای بازرسی افراد در مکانهایی استفاده میشود که نیاز به کنترل امنیتی با دقت بالا وجود دارد. این تجهیزات با رعایت استانداردهای ایمنی پرتوی طراحی میشوند و بسته به فناوری مورد استفاده، میتوانند اشیای پنهانشده زیر لباس یا همراه فرد را شناسایی کنند.
نکته: هر یک از این دستگاهها ویژگیهای فنی، کاربردها و الزامات خاص خود را دارند. اگر قصد آشنایی بیشتر با هر مدل را دارید، میتوانید به صفحات تخصصی مربوط به دستگاه ایکس ری خودر، دستگاه ایکس ری نفر یا دستگاه ایکس ری چمدان و بسته مراجعه کنید.

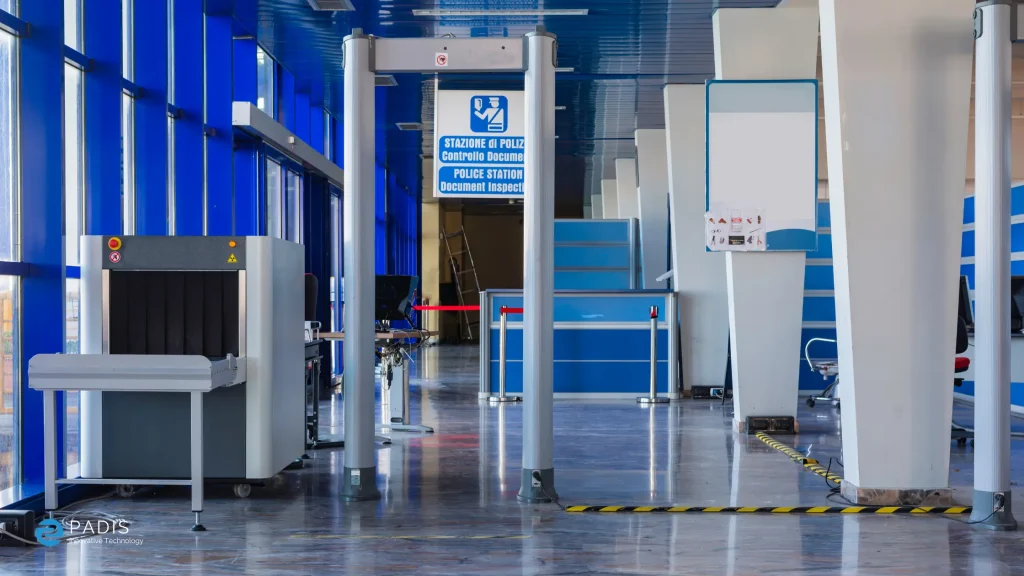

کاربرد دستگاه ایکس ری بازرسی
دستگاه ایکس ری در محیطهایی به کار گرفته میشوند که کنترل امنیت، بازرسی کالا یا جلوگیری از ورود اقلام غیرمجاز اهمیت بالایی دارد. نوع دستگاه، ابعاد تونل، قدرت نفوذ و فناوری تصویربرداری با توجه به محل استفاده و نوع محموله انتخاب میشود.
جدول زیر، برخی از مهمترین کاربردهای این تجهیزات را نشان میدهد.
| حوزه کاربرد | هدف از استفاده |
| فرودگاهها | بازرسی چمدان، بار همراه مسافر و محمولههای هوایی پیش از ورود به بخشهای امنیتی یا بارگیری |
| گمرکها و مرزهای ورودی | کنترل کالاهای وارداتی و صادراتی، کشف اقلام غیرمجاز و مقابله با قاچاق |
| مراکز لجستیک و شرکتهای پستی | بازرسی مرسولات، بستهها و محمولههای ارسالی بدون نیاز به باز کردن آنها |
| سازمانها، ادارات و مراکز تجاری | کنترل کیف، ساک و وسایل همراه مراجعان در مبادی ورودی |
| صنایع و کارخانهها | بازرسی کالا، قطعات، مواد اولیه و محصولات در فرآیند تولید یا انبارش |
| بنادر و پایانههای حملونقل | بازرسی کانتینرها، پالتها، بارهای تجاری و وسایل نقلیه |
| زندانها و مراکز امنیتی | جلوگیری از ورود سلاح، مواد مخدر، تلفن همراه و سایر اقلام ممنوعه |
| مراکز نظامی و زیرساختهای حساس | افزایش امنیت از طریق بازرسی تجهیزات، محمولهها و وسایل ورودی |
مزایای استفاده از دستگاه ایکس ری
دستگاه ایکس ری بازرسی تنها برای افزایش امنیت به کار نمیروند، بلکه با بهینهسازی فرآیند بازرسی، سرعت، دقت و بهرهوری را نیز افزایش میدهند. این تجهیزات امکان بررسی غیرمخرب محمولهها را فراهم میکنند و در بسیاری از موارد، نیاز به بازرسی دستی و باز کردن بستهها را از بین میبرند. از مهمترین مزایای استفاده از دستگاههای ایکس ری میتوان به موارد زیر اشاره کرد:
- کاهش زمان بازرسی: محمولهها در مدتزمان کوتاهی بررسی میشوند و فرآیند کنترل با سرعت بیشتری انجام میشود.
- جلوگیری از باز کردن غیرضروری محمولهها: محتویات بستهها بدون آسیبدیدن قابل بررسی هستند و نیاز به بازرسی فیزیکی تنها به موارد مشکوک محدود میشود.
- افزایش دقت تشخیص: کیفیت تصویر و فناوریهای پردازش تصویر، شناسایی بهتر اشیای پنهان و مواد مختلف را امکانپذیر میکنند.
- کاهش خطای انسانی: ابزارهای نرمافزاری و قابلیتهای تحلیل تصویر به اپراتور در تصمیمگیری دقیقتر کمک میکنند.
- ثبت و ذخیره تصاویر: تصاویر بازرسی را میتوان برای مستندسازی، گزارشگیری یا بررسیهای بعدی ذخیره کرد.
- افزایش سرعت عبور افراد و کالا: کاهش زمان انتظار، بهرهوری مبادی ورودی و خروجی را بهبود میبخشد.
البته عملکرد دستگاه تنها به مشخصات فنی آن وابسته نیست. کیفیت تجهیزات، نصب و کالیبراسیون صحیح، سرویسهای دورهای و مهارت اپراتور، همگی در دقت و کارایی نهایی دستگاه نقش مهمی دارند.
هنگام خرید دستگاه ایکس ری به چه نکاتی توجه کنیم؟
قیمت دستگاه ایکس ری یکی از عوامل مهم در تصمیمگیری است، اما نباید تنها معیار انتخاب باشد. تفاوت در فناوری، کیفیت ساخت، خدمات فنی و توانمندی تولیدکننده باعث میشود دو دستگاه با ظاهر یا مشخصات مشابه، عملکرد و ارزش متفاوتی داشته باشند. بنابراین، پیش از خرید یا استعلام قیمت، بهتر است دستگاه و شرکت ارائهدهنده را از جنبههای مختلف بررسی کنید.
در زمان خرید دستگاه ایکس ری، به نکات زیر توجه داشته باشید:
نوع کاربرد دستگاه: ابتدا مشخص کنید دستگاه برای بازرسی چمدان، بسته، بار، خودرو یا نفر موردنیاز است.
مشخصات فنی: ابعاد تونل، فناوری تصویربرداری، قدرت نفوذ اشعه، ظرفیت تحمل وزن و امکانات نرمافزاری باید متناسب با نیاز مجموعه انتخاب شوند.
مجوزهای قانونی تولید: اگر قصد خرید از یک تولیدکننده داخلی را دارید، اطمینان حاصل کنید که شرکت دارای مجوزهای لازم برای تولید تجهیزات ایکس ری از سازمان انرژی اتمی ایران باشد. این موضوع نشاندهنده رعایت الزامات فنی و ایمنی در طراحی و ساخت دستگاه است.
خدمات نصب، آموزش و پشتیبانی: کیفیت خدمات پس از فروش، دسترسی به قطعات یدکی، آموزش اپراتورها و پشتیبانی فنی، نقش مهمی در عملکرد بلندمدت دستگاه و کاهش هزینههای نگهداری دارد.
توانمندی تولیدکننده در توسعه محصول: یکی از مزایای خرید از شرکتهای تولیدکننده این است که امکان توسعه و ارتقای دستگاه در آینده وجود دارد. این ارتقا میتواند شامل بهبود سختافزار، افزودن قابلیتهای نرمافزاری یا توسعه امکانات جدید متناسب با نیازهای امنیتی مجموعه باشد.
ارائه راهکار جامع امنیتی: یک تولیدکننده صرفا فروشنده یک دستگاه نیست. شرکتی که دانش طراحی و تولید تجهیزات امنیتی را در اختیار دارد، میتواند متناسب با نیاز مجموعه، راهکاری یکپارچه برای افزایش امنیت ارائه دهد. این راهکار ممکن است شامل تجهیزات بازرسی مانند دستگاه ایکس ری و گیت فلزیاب، تجهیزات کنترل تردد مانند گیت کنترل تردد و سیستم کنترل تردد باشد که همه این تجهیزات را در یک سامانه متمرکز به یکدیگر متصل میکنند. چنین رویکردی، مدیریت امنیت، گزارشگیری و توسعه زیرساختها را در آینده کارآمدتر خواهد کرد.
هزینههای بلندمدت: علاوه بر قیمت خرید، هزینههای سرویس، کالیبراسیون، نگهداری و تامین قطعات را نیز در نظر بگیرید تا برآورد دقیقتری از هزینه واقعی مالکیت دستگاه داشته باشید.
در نهایت، خرید دستگاه ایکس ری نباید تنها بر اساس پایینترین قیمت انجام شود. انتخاب شرکتی که علاوه بر تولید تجهیزات، توانایی ارائه خدمات فنی، پشتیبانی مستمر و توسعه راهکارهای امنیتی را داشته باشد، میتواند در بلندمدت ارزش بیشتری برای مجموعه ایجاد کند و امکان توسعه زیرساختهای امنیتی متناسب با نیازهای آینده را فراهم سازد.
استانداردها و الزامات ایمنی
ایمنی، یکی از مهمترین معیارهای طراحی و بهرهبرداری از دستگاه ایکس ری بازرسی است. این تجهیزات مطابق استانداردهای ایمنی پرتوی طراحی میشوند تا میزان نشت اشعه از بدنه دستگاه در محدوده مجاز قرار داشته باشد و سلامت اپراتورها، کاربران و افراد حاضر در محیط حفظ شود. با این حال، رعایت استانداردهای ساخت بهتنهایی کافی نیست. برای حفظ عملکرد و ایمنی دستگاه، انجام سرویسهای دورهای، کالیبراسیون منظم و استفاده صحیح از تجهیزات اهمیت زیادی دارد. همچنین اپراتورها باید آموزشهای لازم را درباره نحوه کار با دستگاه، تفسیر تصاویر و اصول ایمنی پرتوی دریافت کنند. رعایت این الزامات علاوه بر افزایش ایمنی، به حفظ دقت بازرسی، کاهش احتمال خرابی و افزایش عمر مفید دستگاه نیز کمک میکند.
سوالات متداول دستگاه ایکس ری بازرسی
آیا دستگاه ایکس ری میتواند مواد مخدر یا مواد منفجره را بهطور قطعی تشخیص دهد؟
دستگاه ایکس ری مواد را بهصورت مستقیم شناسایی نمیکند، بلکه با تحلیل میزان جذب اشعه و تفاوت چگالی مواد، تصویر قابل تفسیر در اختیار اپراتور قرار میدهد. تشخیص نهایی به فناوری دستگاه، کیفیت تصویر و مهارت اپراتور بستگی دارد.
آیا اشعه دستگاه ایکس ری به لپتاپ، تلفن همراه یا هارددیسک آسیب میرساند؟
دستگاههای ایکس ری بازرسی که برای کنترل چمدان و کالا استفاده میشوند، در صورت استفاده مطابق استاندارد، به تجهیزات الکترونیکی متداول مانند لپتاپ، تلفن همراه، تبلت، هارددیسک و حافظههای دیجیتال آسیبی وارد نمیکنند.
آیا میتوان دستگاه ایکس ری را به سایر تجهیزات امنیتی متصل کرد؟
بله. بسیاری از دستگاههای ایکس ری قابلیت یکپارچهسازی با گیت کنترل تردد، گیت فلزیاب، سامانه کنترل دسترسی و نرمافزار کنترل تردد را دارند. این یکپارچگی، مدیریت تجهیزات و نظارت بر فرآیندهای امنیتی را سادهتر و کارآمدتر میکند.
آیا امکان ارتقای دستگاه ایکس ری پس از خرید وجود دارد؟
اگر دستگاه توسط یک تولیدکننده طراحی و تولید شده باشد، امکان ارتقای نرمافزار، افزودن قابلیتهای جدید، بهبود عملکرد سیستم یا حتی ارتقای برخی بخشهای سختافزاری در آینده وجود دارد.
آیا دستگاه ایکس ری بهتنهایی برای تامین امنیت یک مجموعه کافی است؟
در بسیاری از پروژهها، دستگاه ایکس ری تنها یکی از اجزای سیستم امنیتی است و در کنار تجهیزاتی مانند گیت فلزیاب، گیت کنترل تردد، سیستم کنترل دسترسی و نرمافزار کنترل تردد استفاده میشود تا یک راهکار یکپارچه برای کنترل ورود و خروج افراد و کالاها ایجاد شود.
سخن آخر
انتخاب دستگاه ایکس ری مناسب، تنها به مقایسه قیمت یا ابعاد دستگاه محدود نمیشود. همانطور که در این مقاله بررسی کردیم، فناوری تصویربرداری، ابعاد تونل، قدرت نفوذ، کیفیت ساخت، مجوزهای قانونی و خدمات پس از فروش، همگی در عملکرد و بهرهوری بلندمدت این تجهیزات نقش دارند.
از سوی دیگر، همکاری با یک شرکت تولیدکننده میتواند مزایایی فراتر از خرید یک دستگاه به همراه داشته باشد. امکان توسعه سختافزاری و نرمافزاری، ارتقای قابلیتها و یکپارچهسازی دستگاه ایکس ری با تجهیزاتی مانند گیت فلزیاب، گیت کنترل تردد و نرمافزارهای مدیریت امنیت، این امکان را فراهم میکند که زیرساخت امنیتی مجموعه متناسب با نیازهای آینده نیز توسعه پیدا کند.
اگر در حال برسی برای خرید دستگاه ایکس ری یا ارتقای سیستمهای امنیتی مجموعه خود هستید، دریافت مشاوره تخصصی پیش از انتخاب میتواند به شما کمک کند راهکاری متناسب با نیازهای عملیاتی، بودجه و برنامه توسعه مجموعه خود انتخاب کنید.
